Mccp 示例算例

本节提供可以在 Mccp 界面中逐步完成的算例。每个算例都从新建项目开始，依次说明材料、结构、验算参数和计算书结果的操作位置。

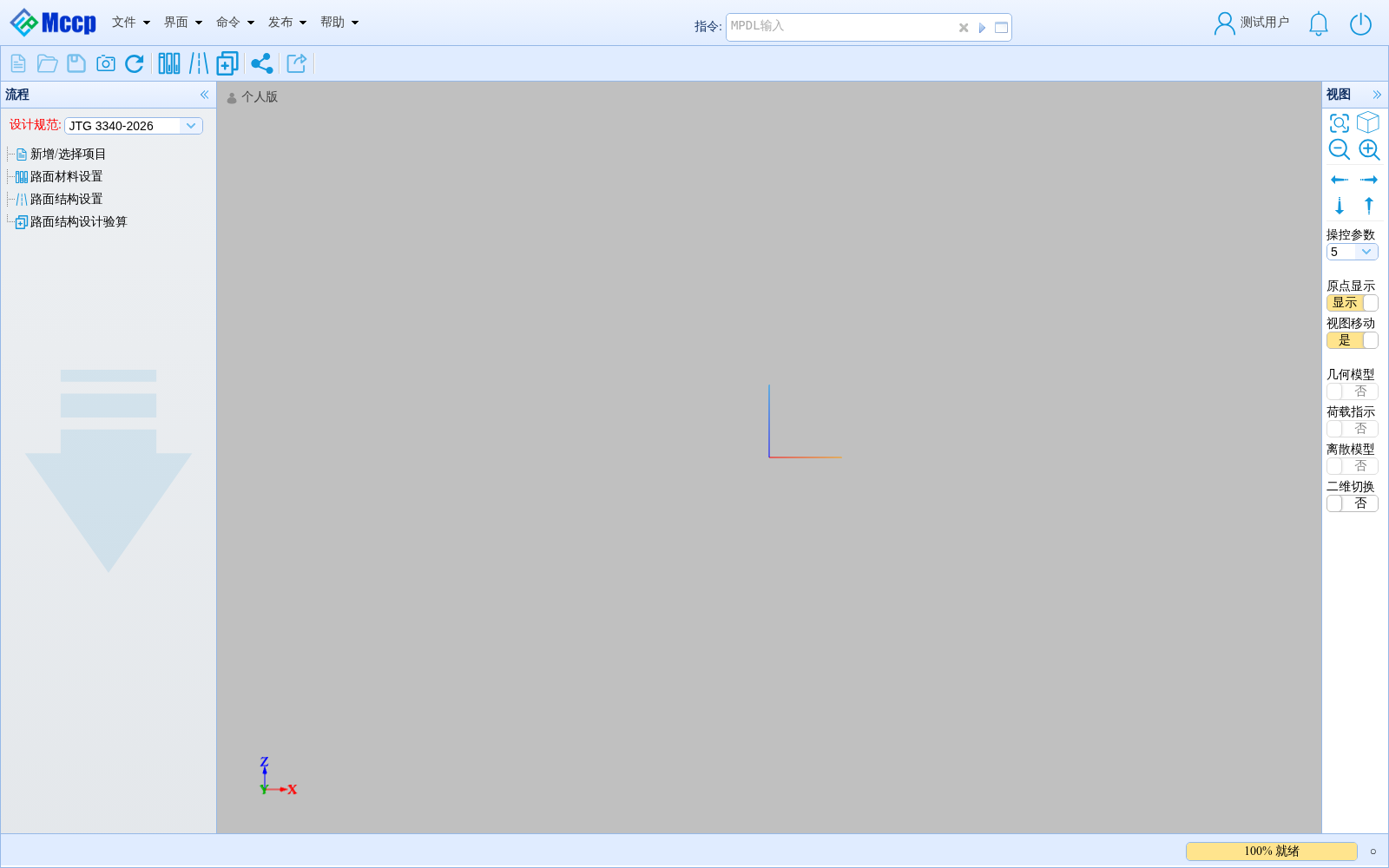

Mccp 主界面：算例所需功能均可从左侧流程栏进入

算例目录

算例	适合练习的内容	操作教程
附录 B 示例 1	粒料基层、单层板、初拟厚度不满足后加厚	开始操作
附录 B 示例 2	水泥稳定基层、无夹层双层板、自动加厚	开始操作
附录 B 示例 3	碾压混凝土基层、沥青夹层、基层板验算	开始操作
附录 B 示例 4	复合式面层、完全结合、指定下面层优化	开始操作
附录 C 示例	连续配筋混凝土板厚、裂缝和纵向配筋	开始操作
第 8 章加铺示例	旧路调查、参数反算和四类加铺模板	开始操作

操作前约定

所有算例均采用 JTG 3340—2026。在左侧流程栏中按下列顺序操作：

1. 点击“新增/选择项目”，创建空白项目；
2. 点击“路面材料设置”，准备算例材料；
3. 点击“路面结构设置”，选择模板、设置板尺寸和结构层；
4. 点击“路面结构设计验算”，依次完成“基本参数设置”“交通参数”“结构层材料参数”“其它参数”“计算书”；
5. 每个页签输入后都点击“保存”，最后在“计算书”页点击“计算”。

新建项目时选择 JTG 3340—2026，并以空白桌面开始

教程中的交通量不是把累计轴载次数直接填入“初期交通量”。它已经按算例的方向系数、车道系数、轴载谱、增长率和设计年限换算，可直接填入界面；计算完成后再以报告中的累计作用次数 $N_e$ 为核对点。

材料名称可以不同

算例计算取决于材料类别和参数，不依赖材料名称。预设材料参数与教程不一致时，请在“路面材料设置”中点击“新增”，建立算例专用材料；保存后再将它加入“已选择材料”。

仅用于学习操作

算例数据用于熟悉软件流程和核对计算分支。正式工程必须使用项目交通调查、材料试验和现场检测数据。
