机场道面设计验算

点击工具栏中的道面结构设计验算按钮，打开机场道面设计验算窗口。窗口左侧为步骤导航栏，依次包含：基本参数、交通参数、结构参数、环境参数、计算报告。每一步完成后，对应步骤前将显示绿色勾选标记。

基本参数

参数	说明
项目概况	输入项目的基本描述信息，将写入计算报告
地区设置	选择机场所在的省、市
设计年限(年)	道面设计使用年限，默认为30年
设计重量选择	选择飞机设计重量类型，如最大起飞重量、最大着陆重量等
机场道面设计类型	新建或改建，选择不同类型将影响后续验算流程

设置完成后，点击保存按钮保存基本参数。

交通参数

交通参数页面显示预测机型及起飞架次表格，根据已选的飞机荷载，输入每种机型的年平均起飞架次。

列名	说明
序号	机型序号
机型	所选飞机型号，如C919等
年平均起飞架次	该机型在设计年限内的年平均起飞架次数

设置完成后，点击保存按钮保存交通参数。

结构参数

结构参数页面显示道面结构参数表格，对每一结构层的参数进行校核及编辑。

列名	说明
序号	结构层序号
层位	结构层位，如面层、基层、道基等
材料名称	该层所选用的材料，如普通水泥混凝土、碾压混凝土等
厚度(mm)	结构层厚度
泊松比	材料泊松比
弹性模量(MPa)	材料弹性模量
操作	点击编辑参数可修改该层的详细参数

其中，道基层采用地基反应模量(MN/mm3)表征其支撑能力。

info

表格下方提供是否设置隔离层选项，勾选后可在面层与基层之间设置隔离层。

设置完成后，点击保存按钮保存结构参数。

环境参数

环境参数页面提供以下选项：

参数	说明
是否进行钢筋混凝土板配筋设计	勾选后将在验算中进行钢筋混凝土板的配筋设计计算
是否季节性冻土地区	勾选后将考虑季节性冻土对道面结构的影响

设置完成后，点击保存按钮保存环境参数。

计算报告

在上述各步骤参数校核或输入完成后，进入计算报告页面。页面顶部提供以下操作按钮：

按钮	说明
计算	执行道面结构设计验算计算
导出计算报告	将计算报告导出为PDF文件
预览计算报告	在窗口内预览计算报告
输出设置	设置报告输出的相关选项

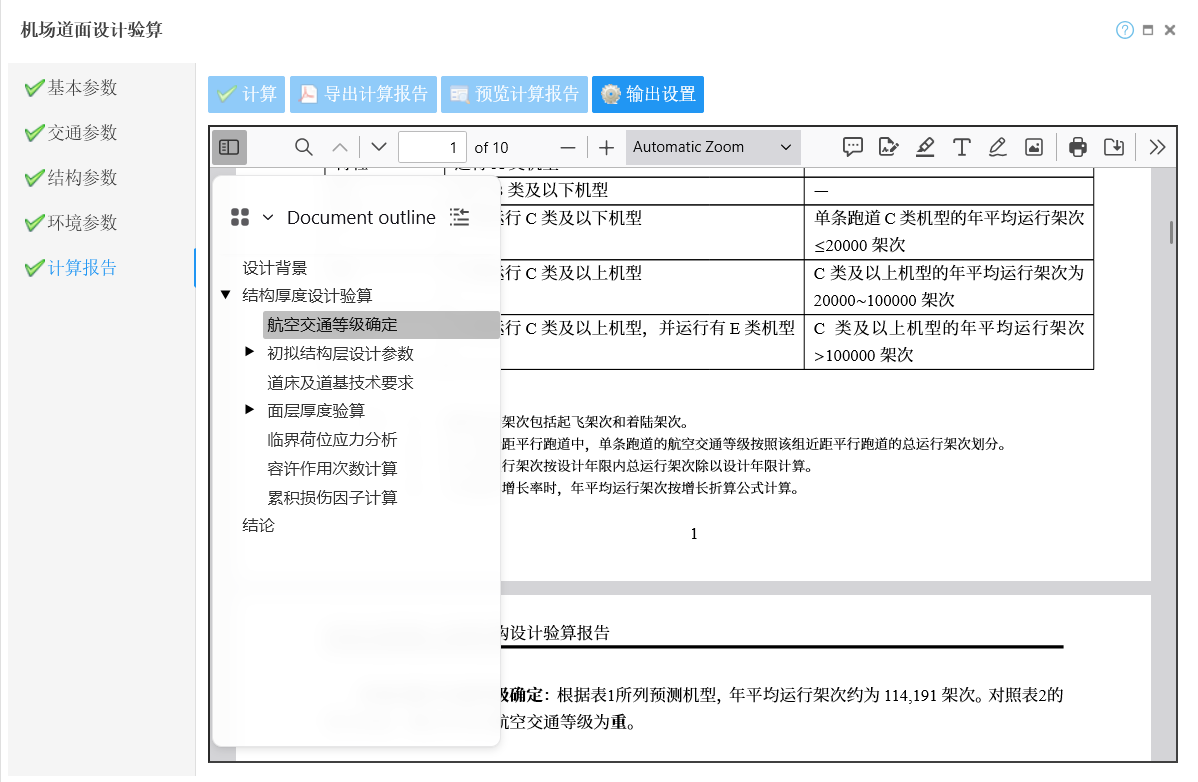

计算完成后，报告将在页面中以PDF形式展示，报告包含以下主要内容：

• 设计背景：项目概况、地区信息、设计参数及规范依据等
• 结构厚度设计验算
  • 航空交通等级确定
  • 初拟结构层设计参数
  • 道床及道基技术要求
  • 面层厚度验算
    • 临界荷位应力分析
    • 容许作用次数计算
    • 累积损伤因子计算
• 结论：给出道面结构设计验算的最终结论
