层间结合条件

“层间结合条件”位于左侧流程菜单，用于只读查看当前工程中哪些结构层作为板参与力学计算、板间采用何种连接，以及板底采用的地基参数。

功能性质

本窗口只展示由结构和规范参数计算得到的结果，不提供参数编辑。需要调整时，应返回“路面材料设置”“路面结构设置”或“路面结构设计验算”修改并保存。

打开前的准备

1. 新增或打开项目并确认设计规范；
2. 完成路面材料和路面结构设置；
3. 填写板长、板宽，保存各结构层并绘制模型；
4. 在“路面结构设计验算”中逐页保存参数。

完成后点击流程菜单中的“层间结合条件”。窗口会按照当前项目重新计算并绘制板层、界面和弹性半空间地基。

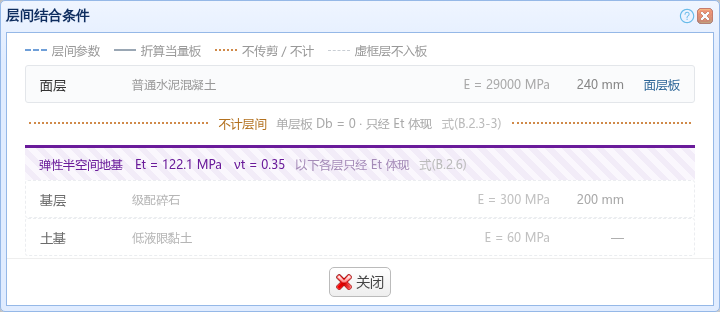

实框板层、虚框结构层、层间参数和弹性半空间地基的只读示意

窗口内容

• 实线框表示参与板计算的结构层；
• 淡化虚框表示不直接作为板层参加计算的结构层；
• 蓝色虚线表示层间计算参数；
• 灰色实线表示折算当量板；
• 橙色点线表示不传剪或不计入相应板间作用；
• 底部斜纹区域表示弹性半空间地基。

每个板层会列出材料名称、弹性模量、厚度和在模型中的角色。界面行会同时标明采用的参数、辅助量和规范条文号。

两版规范显示内容

设计规范	主要显示内容
JTG 3340—2026	层间竖向弹簧系数 $k_v$、温度作用相关参数 $k_{v,t}$、复合界面结合系数 $\chi$、板底地基当量回弹模量 $E_t$
JTG D40—2011	面层板与基层板的弯曲刚度关系、折算当量板、沥青加铺层间系数及板底地基当量回弹模量 $E_t$

两版规范共用相同的结构示意方式，但显示的力学量并不相同，不能把 2026 版的 $k_v$ 或 $\chi$ 直接套入 2011 版模型。

复核要点

• 面层、基层板或复合面层是否以预期角色进入模型；
• 夹层厚度、模量或结合系数是否来自已经保存的验算参数；
• 旧混凝土板是否按当前加铺模板进入板层计算；
• 板底 $E_t$ 是否与报告中的计算口径一致。

修改材料、厚度、模板、夹层或结合系数后，请重新保存参数，再打开本窗口复核。确认无误后可继续查看荷位设置或执行数值求解。
