路径数据分析

“路径数据分析”从已经完成的有限元结果中提取指定路径上的数据，并绘制物理量随路径位置变化的曲线。

分析前提

• 当前项目已经完成数值求解；
• 已在路径定义/绘制中建立至少一条路径；
• 材料、结构、荷载和验算参数在求解后没有发生变化。

参数说明

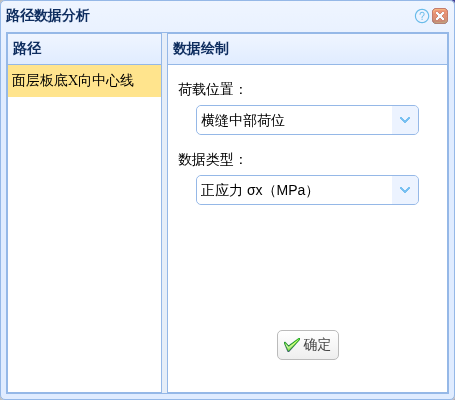

参数	说明
路径	从左侧列表选择已经定义的路径
荷载位置	板中、横缝中部或纵缝中部
数据类型	挠度、应力、应变等当前求解结果量

分析深度、路径方向、长度和分段数取自路径本身，因此本窗口不重复填写 Z 截面位置。

操作方法

1. 从左侧列表选择路径；
2. 选择荷载位置；
3. 选择数据类型；
4. 点击“确定”；

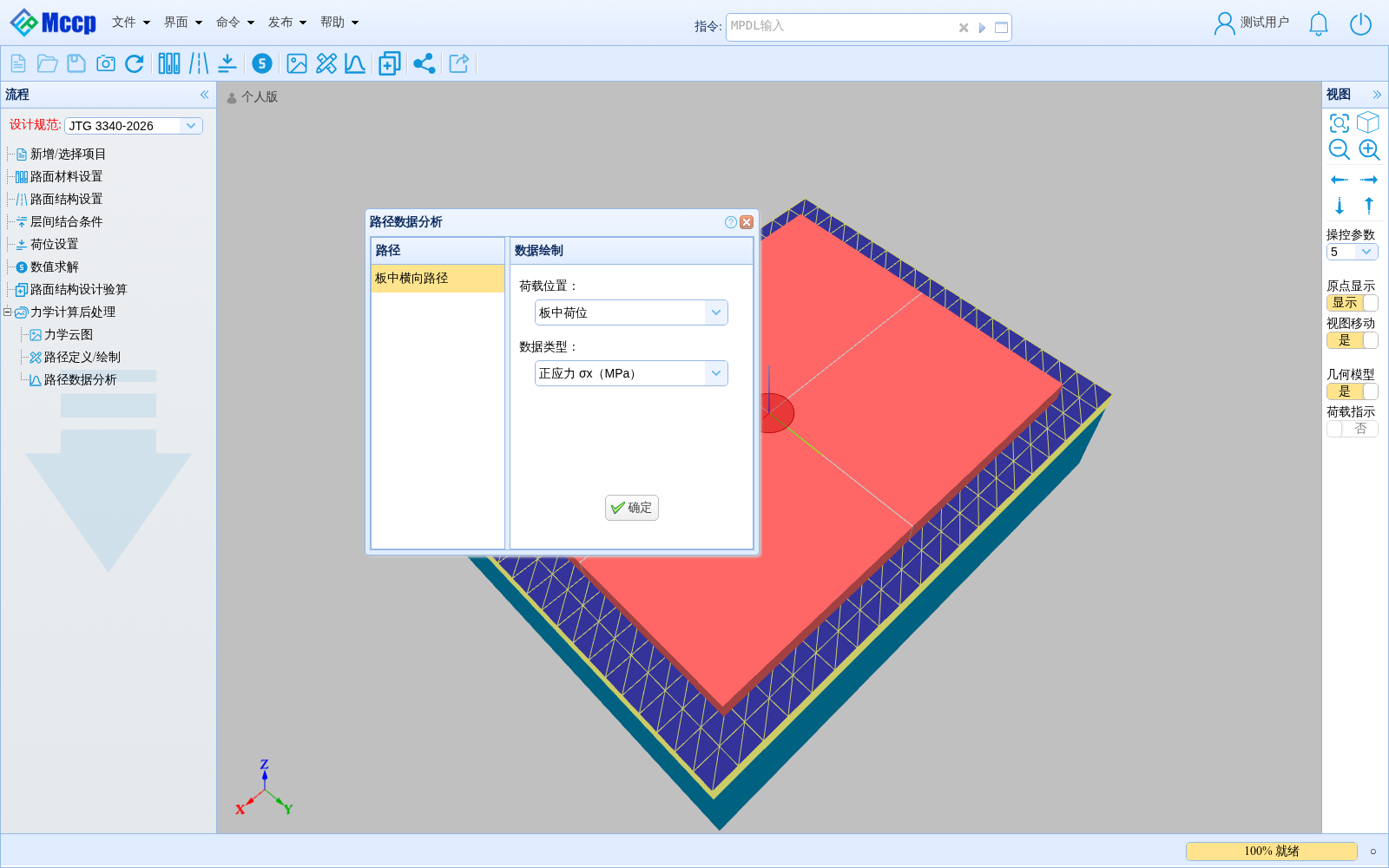

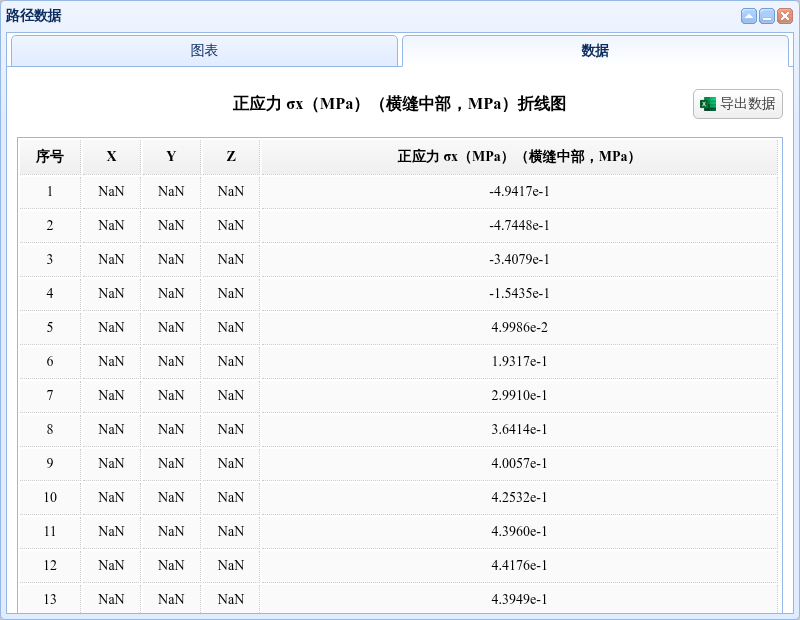

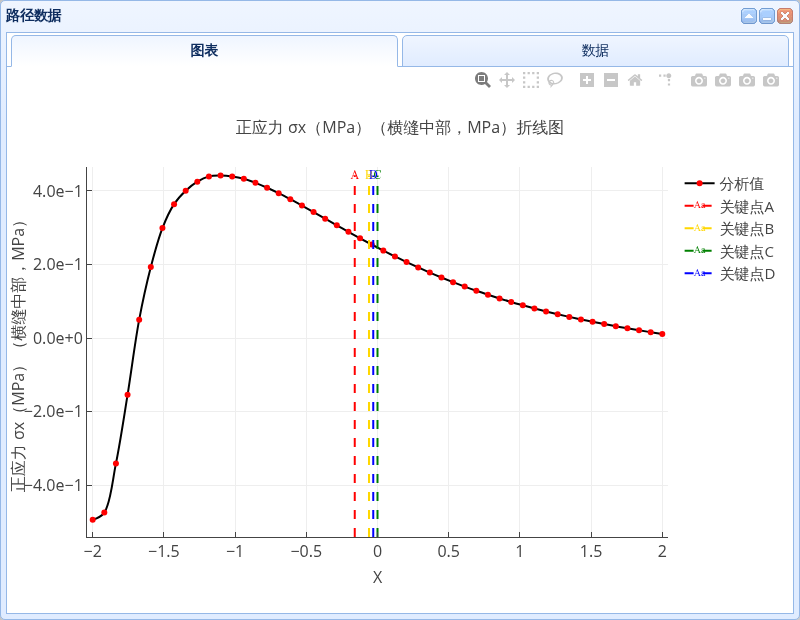

5. 在弹出的“路径数据”窗口查看曲线。

选择已定义路径、临界荷位和物理量后生成沿线数据曲线

可以针对同一路径切换三个荷位或不同物理量进行比较，也可以返回路径定义页面建立板中线、接缝附近或其他关注位置的多条路径。

修改模型后重新求解

如果材料、厚度、板尺寸、荷载或验算参数已经修改，请按“保存参数 → 数值求解 → 路径数据分析”的顺序重新执行。旧曲线不能代表修改后的模型。
