路径定义/绘制

本页在模型中建立指定深度的 X 向或 Y 向路径。先完成结构设置并点击“绘制模型”，再进入“力学计算后处理 → 路径定义/绘制”。路径定义后，到“路径数据分析”选择荷位和物理量。

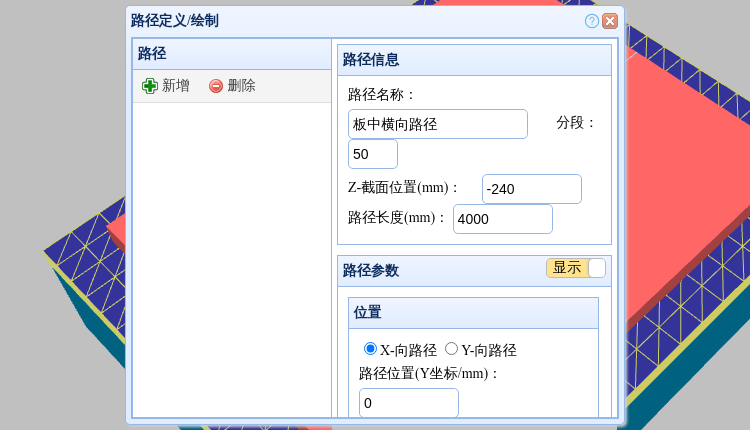

窗口区域与字段

界面内容	说明
左侧路径列表	显示已建立的路径，选择后可检查或修改参数
新增	开始建立一条新路径
删除	删除选中的路径及其场景显示，其他路径不受影响
路径名称	自定义便于识别的名称；留空时自动生成“路径1”等名称
分段	控制沿线采样密度，默认 50；数值越大，曲线可显示更多采样点
Z-截面位置	mm；板顶为 0，向下为负，应对应实际参与计算的板层截面
路径长度	mm；当前输入范围为 1000～5000。路径以模型中心为基准向两侧展开
X 向路径 / Y 向路径	选择路径方向。X 向需要固定 Y 坐标；Y 向需要固定 X 坐标
Y-坐标 / X-坐标	mm；指定另一方向的位置，0 表示中心线
显示/隐藏	控制路径在主三维场景中是否可见，便于复核位置
确定	校验并保存当前路径到路径列表

建立并查看路径

1. 点击“新增”，输入名称和分段；
2. 填写深度和路径长度；
3. 选择 X 向或 Y 向，填写另一方向的固定坐标；
4. 打开“显示”，点击“确定”；
5. 在左侧确认名称已出现，在主场景检查方向、深度和长度；
6. 保存工程，以便后续继续使用。

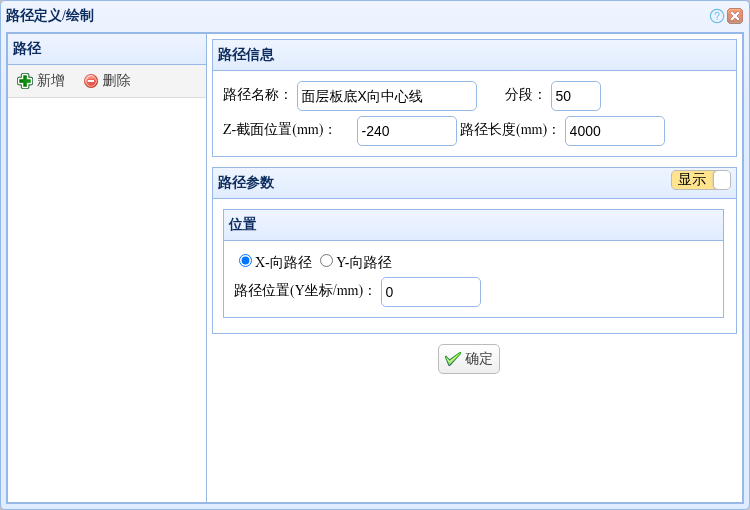

例如板长 4500mm、板宽 3500mm、面层厚 240mm，板底 X 向中心线可填 Z=-240、长度=4000、固定 Y=0。建立 Y 向中心线时，长度应不超过板宽；截图只演示操作，实际尺寸取自当前模型。

修改、删除与范围检查

选择已有路径，核对或修改参数后点击“确定”；需要另建一条时先点击“新增”，避免覆盖原路径。删除前确认列表中的选中项。

路径长度的允许输入范围不代表任何模型都能容纳该长度。应同时核对两个端点是否位于板面内、深度是否位于计算板层内。模型外的采样点可能没有数值，导致曲线断开。

修改板尺寸或层厚后，重新检查已有路径；需要时调整长度、固定坐标和截面深度。确认后进入路径数据分析。
