路径数据分析
本页从已完成的有限元结果中提取路径数据，绘制沿线变化曲线。使用前应完成数值求解，并至少定义一条路径。

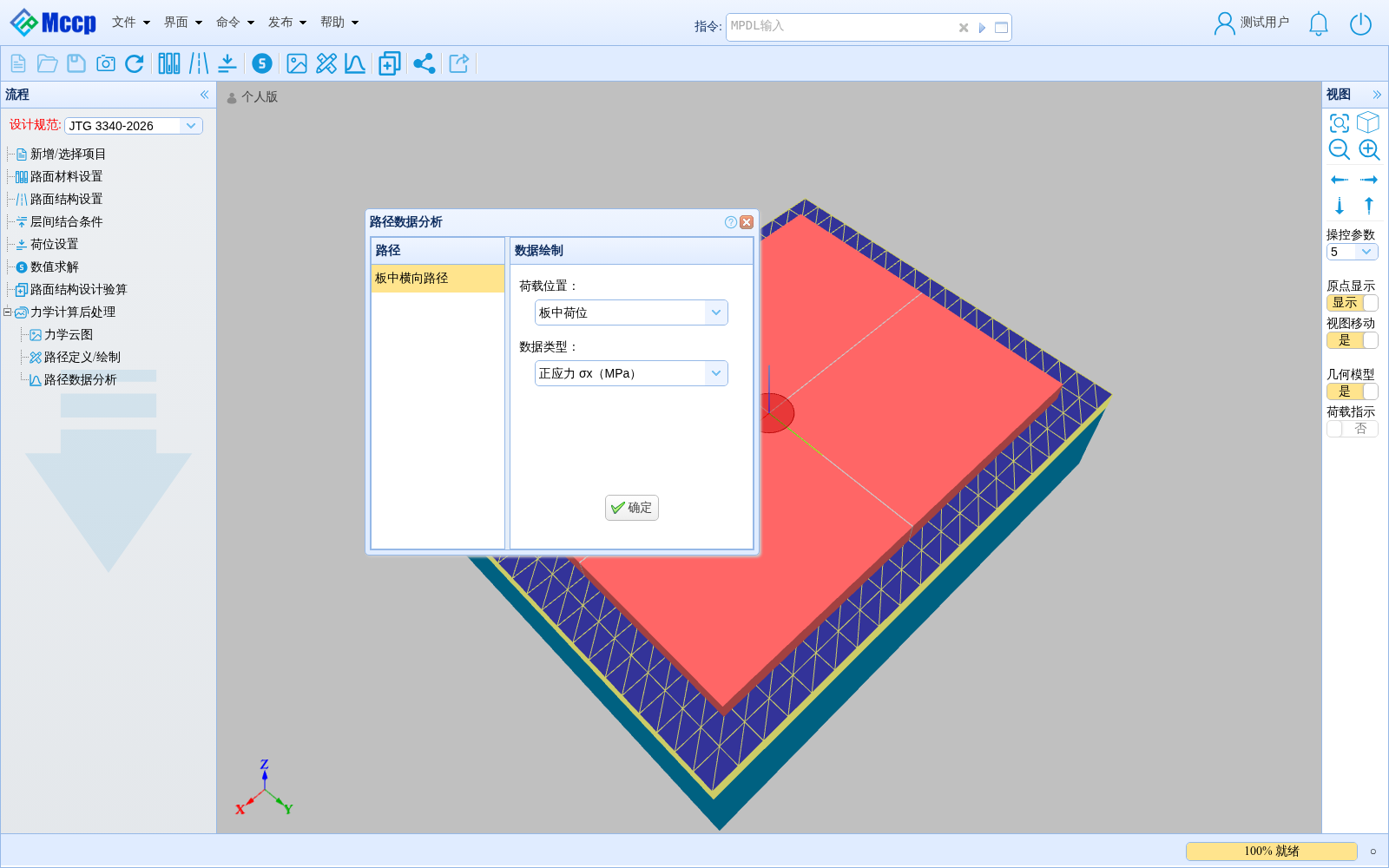

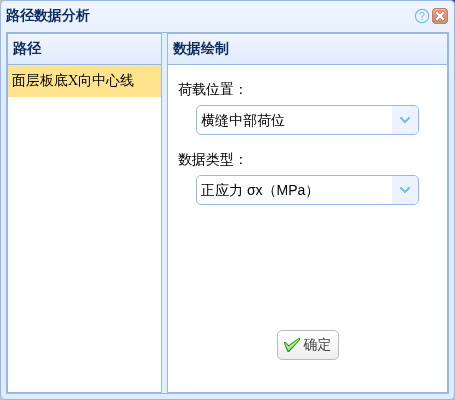

路径与绘制参数窗口
| 界面内容 | 操作方法 |
|---|---|
| 左侧路径列表 | 单击选中要分析的路径，检查名称是否对应所需截面和方向 |
| 荷载位置 | 选择板中、横缝中部或纵缝中部 |
| 数据类型 | 选择挠度（mm）、应力（MPa）或应变（无量纲）等可用物理量 |
| 确定 | 提取数据并打开“路径数据”结果窗口 |
深度、方向、长度及采样密度来自路径定义，本窗口无需重复填写。需要改变截面时，请回到路径定义修改或另建路径。
- 选择路径；
- 选择荷位和数据类型；
- 点击“确定”，等待结果窗口打开；
- 核对图形标题、坐标范围、物理量和单位，再读取曲线。

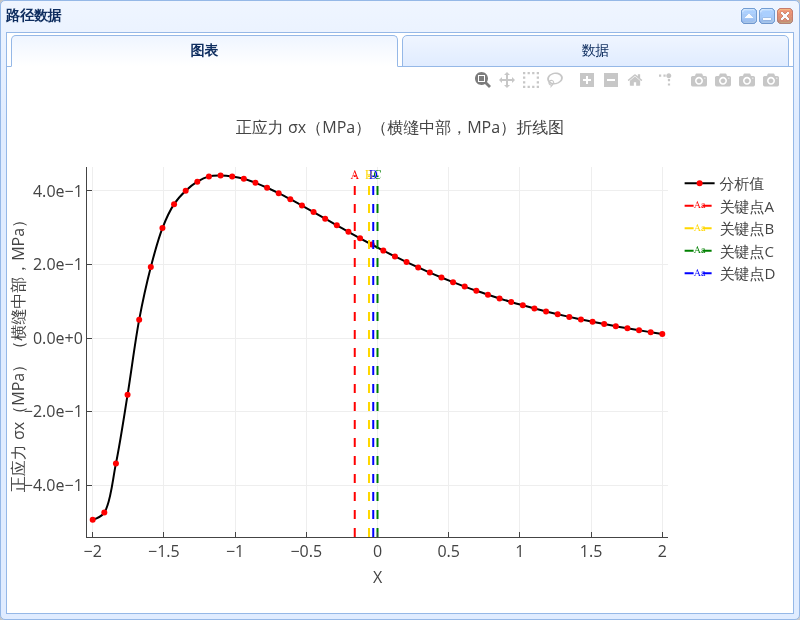

“图表”页
| 图表内容或操作 | 说明 |
|---|---|
| 图形标题 | 标识物理量和荷位；结合所选路径确认深度与方向 |
| 曲线与采样点 | 表示沿路径的结果分布；采样点之间的连线用于观察变化趋势 |
| 坐标轴与单位 | 位置按图中轴标签读取，结果单位与所选数据类型一致；判断极值时同时检查数值和单位 |
| 鼠标悬停 | 读取采样点的坐标和 Value 数值 |
| 缩放、平移、恢复视图 | 查看局部范围或恢复整体曲线 |
| 图例 | 单击图例项控制相应曲线或标记的显示 |
| 下载 PNG / JPEG / SVG、拍照截图 | 保存图形或加入软件截图列表；可用入口由账号授权决定 |
关闭结果窗口后，可在参数窗口切换荷位或物理量再绘制。同一条路径可分别查看三个荷位；比较时保持路径深度、方向和物理量一致。

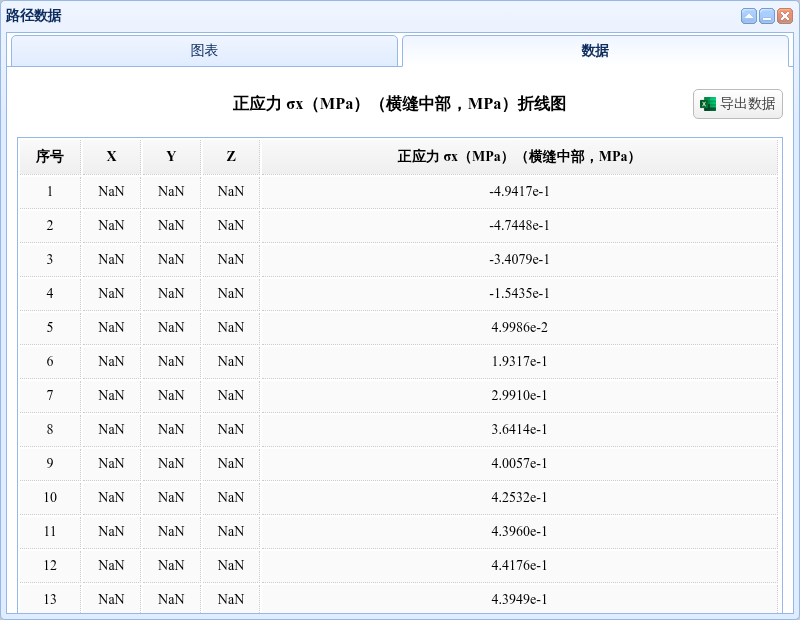

“数据”页
切换到“数据”查看采样表，按序号核对沿线数值。表中位置列与所选路径和荷位对应，最后一列为当前物理量。如果坐标列显示 NaN，或坐标标签与路径方向不一致，请先核对显示内容。NaN 表示该列没有正确显示有效数值，不等于 0；此时请用“图表”页悬停读数，结合路径定义核对位置，不要直接采用异常坐标列，也不要把位置列误当作新的截面深度。可通过“帮助 → 反馈意见和建议”提交项目名称、荷位及截图。
账号提供“导出数据”时，点击按钮下载当前数据。看到未授权提示或标签不可用时，检查所用版本与授权状态。导出前先确认本轮曲线已按当前设置重新绘制。
常见问题
| 现象或提示 | 处理方法 |
|---|---|
| “请选择一条路径”或列表为空 | 在路径定义窗口建立路径并点击“确定”，再选中列表项 |
| “未求解”或所选荷位没有结果 | 完成三个临界荷位的数值求解，再重新绘制 |
| 曲线断开或部分点没有值 | 检查路径端点是否在板面范围内、深度是否对应计算板层 |
| 修改模型后仍看到旧曲线 | 保存材料、结构和验算参数，重新求解，再进行路径分析 |
数据表坐标显示 NaN | 用图表悬停和路径定义核对位置，暂不采用异常坐标列，并提交反馈 |
| 图形或数据无法导出 | 按当前账号提示检查授权；可查看的项目不代表所有导出功能均可用 |
有限元路径数据供受力分析使用，不会自动加入规范设计报告。
