路径定义/绘制

“路径定义/绘制”用于在指定深度建立 X 向或 Y 向数据路径。路径保存后，可在“路径数据分析”中提取沿线结果。

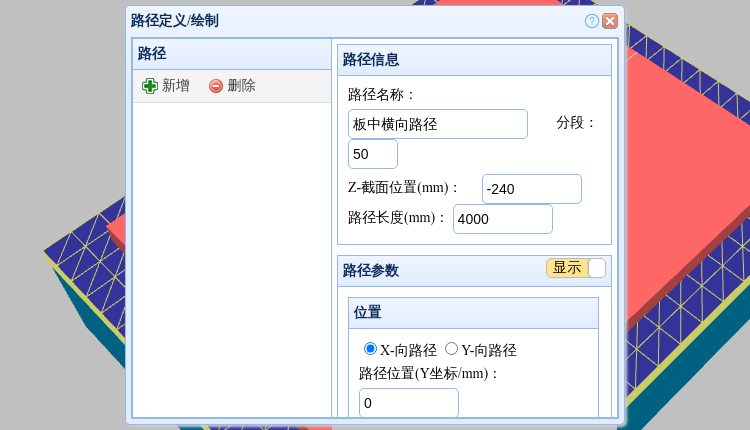

示例为面层板底 Z=-240mm、长度 4000mm 的板中 X 向路径

参数说明

参数	说明
路径名称	可自定义；留空时软件自动生成名称
分段	路径上的等分点数量，默认 50
Z 截面位置	路径所在深度，单位 mm；板顶为 0，向下取负值
路径长度	单位 mm，当前输入范围为 1000～5000mm
X 向路径	路径沿 X 轴展开，需要填写固定的 Y 坐标
Y 向路径	路径沿 Y 轴展开，需要填写固定的 X 坐标
显示/隐藏	控制路径是否显示在主三维场景中

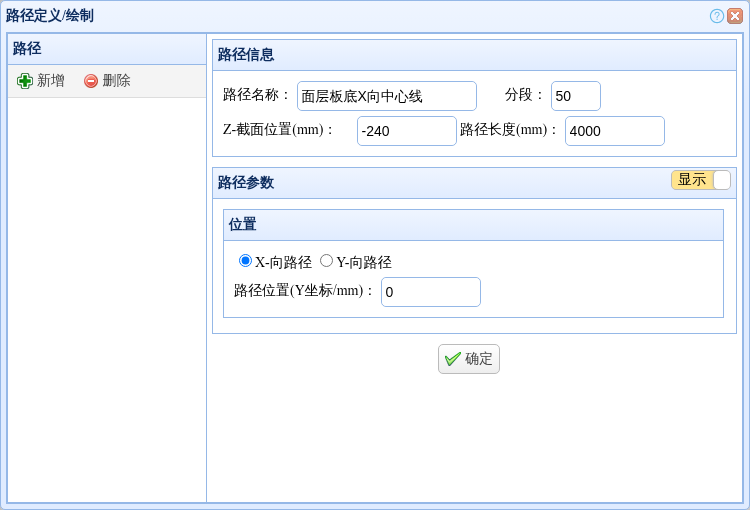

新增路径

1. 点击“新增”；
2. 填写路径名称和分段数；
3. 输入 Z 截面位置与路径长度；
4. 选择 X 向或 Y 向路径；
5. 输入另一方向的固定坐标；
6. 点击“确定”保存，并在主场景中检查路径位置。

点击“确定”后，路径名称会出现在左侧列表中；开启“显示”时，路径同时叠加在三维路面模型上，便于检查方向、深度和长度。

路径以模型中心为基准，按填写的长度向两侧展开。Z 截面和固定坐标必须位于当前模型范围内，否则软件会提示修正。

编辑与删除

从左侧列表选择已有路径，可修改名称、分段、深度、长度、方向和位置。删除路径会同时移除该路径的场景对象及保存的命令记录，但不会删除其他路径。

材料、厚度或板尺寸发生变化后，建议重新检查路径深度和范围；超出新模型范围的旧路径不能用于可靠的数据分析。定义完成后进入路径数据分析。
