软件界面

麦西(Mccp)界面由主菜单、工具栏、流程菜单栏、视图控制工具、命令控制栏、工作窗口和底部状态区组成。下图用引线标出各区域,编号与下表对应。

Mccp 软件界面区域指引:主菜单、工具栏、命令控制栏、流程菜单、工作窗口、视图控制工具、计算进度条和状态信息

软件界面区域指引;中央为示例结构模型,计算结论需进入“计算书”查看

左侧流程栏顶部为设计规范选择框。新建项目默认选择 JTG 3340—2026;历史项目没有规范版本记录时按 JTG D40—2011 打开。

先认识当前界面的区域​

图中编号区域应查看或完成的内容
1主菜单打开文件、界面、命令、发布和帮助菜单,管理项目或设置软件显示
2工具栏通过图标进入常用操作;鼠标停留可查看按钮名称,下文给出图标与功能对照
3命令控制栏输入或执行 MPDL 命令;高级操作方法见高阶应用
4流程菜单先确认设计规范,再按项目、材料、结构、验算的顺序操作;点击流程项打开对应窗口
5工作窗口显示路面结构、荷载和路径,核对各层位置与板尺寸;显示模型不代表验算已经完成
6视图控制工具居中、切换等轴视角、缩放或平移模型,控制原点、几何模型和荷载的显示
7计算进度条查看提交、排队、计算及就绪状态;“100% 就绪”不是规范验算通过的结论
8状态信息查看当前操作或光标位置等提示,内容随操作变化

右上角显示登录账号,工作窗口左上角显示授权版本;打开工程后,左侧流程栏标题显示项目名称。继续设计前应核对工程和账号。

打开参数窗口后,先选择左侧条目或标签,再在右侧查看、填写参数。保存成功后再进入下一页;图形窗口关闭后可回到原参数窗口继续切换设置。

设计规范切换​

  1. 打开或新建项目;
  2. 在左侧流程栏的“设计规范”中选择 JTG D40—2011 或 JTG 3340—2026;
  3. 阅读确认提示并确认切换;
  4. 重新进入“路面结构设计验算”,逐页检查并保存参数;
  5. 重新计算并生成对应规范版本的报告。
warning

两版规范的参数和验算方法不同。切换规范后,软件不会沿用另一规范下已经保存的验算输入和计算结果。

主菜单​

主菜单功能说明
文件新增工程输入项目名称和描述,创建项目
文件保存工程到云、另存为保存当前方案,或另建项目继续设计
文件我的工程查找、打开和管理已有项目及项目集
文件重置场景清空工作窗口中的对象及命令记录,使用前先保存需要保留的工程
界面视图居中、放大、缩小、全屏显示调整模型显示范围
界面背景设置、界面主题调整背景颜色和界面样式
命令查看命令流查看当前操作生成的 MPDL
命令导入 txt 命令流从文本文件导入 MPDL,详见高级后处理
发布发布到【麦涛网】按页面提示分享项目成果,发布前核对内容
发布截图列表查看通过场景或图形工具“拍照截图”保留的图片
帮助帮助、两版设计规范、版本功能差异阅读操作帮助、对应规范及各授权版本说明
帮助反馈意见和建议、关于提交问题或查看软件信息

部分菜单和管理功能取决于账号版本及角色,以当前界面显示为准。

工具栏​

工具栏位于主菜单下方。下表中的图标与当前界面对应,可用来定位按钮。

图标工具说明
新增项目图标新增项目输入名称和描述,创建工程
打开项目图标打开项目从“我的工程”查找并打开已有工程
保存项目图标保存项目保存当前项目及操作状态
场景拍照图标场景拍照将当前工作窗口视图加入截图列表
重置场景图标重置场景清空工作窗口;使用前先保存需要保留的工程
路面材料设置图标路面材料设置选择系统材料或创建用户自定义材料
路面结构设置图标路面结构设置选择结构模板,设置层位、厚度和材料
荷位设置图标荷位设置查看板中、横缝中部和纵缝中部三个临界荷位的荷载布置;该窗口只读
数值求解图标数值求解选择 Reissner–Mindlin 板或 Kirchhoff 板并提交有限元计算
力学云图图标力学云图查看指定荷位和物理量的二维截面或三维分层块体云图
路径定义图标路径定义/绘制在指定 Z 截面建立 X 向或 Y 向结果路径
路径数据分析图标路径数据分析绘制选定荷位、物理量沿已定义路径的变化曲线
路面结构设计验算图标路面结构设计验算按所选规范检查参数并生成设计报告;Word 导出为企业版功能

“层间结合条件”位于左侧流程栏,用于只读查看当前规范和结构对应的板层、界面及地基参数。

数值分析菜单

层间结合条件、荷位设置、数值求解和力学后处理属于可选功能。请以账号中显示的功能入口为准;没有这些入口时,仍可使用规范设计验算和报告功能。

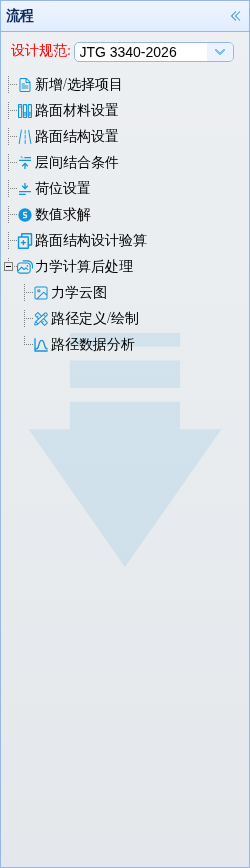

流程菜单栏​

流程菜单栏按实际操作顺序组织功能。本手册采用相同顺序,每个可操作菜单对应一个独立页面:

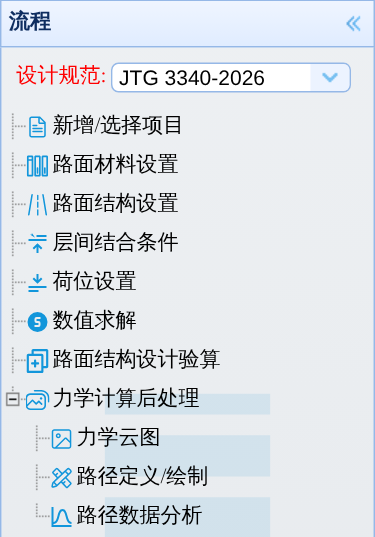

Mccp 左侧设计规范选择框与流程菜单

规范设计与有限元后处理入口集中在左侧流程菜单
流程菜单作用帮助页面
新增/选择项目新建工程或打开已有工程新增/选择项目
路面材料设置选择系统材料或建立用户材料路面材料设置
路面结构设置选择模板、设置板尺寸与结构层路面结构设置
层间结合条件只读查看板层、界面和地基计算口径层间结合条件
荷位设置查看三个规范临界荷位的荷载布置荷位设置
数值求解选择板理论并计算三个临界荷位数值求解
路面结构设计验算完成规范参数、计算和报告导出路面结构设计验算
力学计算后处理后处理功能分组,本身不打开窗口—
└ 力学云图查看二维截面或三维分层块体云图力学云图
└ 路径定义/绘制建立指定深度的 X/Y 向路径路径定义/绘制
└ 路径数据分析绘制物理量沿路径的变化曲线路径数据分析

规范设计的主线是“项目 → 材料 → 结构 → 路面结构设计验算”。数值分析的前置参数仍来自这条主线;保存设计验算参数后,再按“层间结合条件/荷位设置 → 数值求解 → 力学计算后处理”执行研究分析。两条流程的计算结果相互独立。

视图控制工具栏​

视图控制工具位于工作窗口右侧,与上图的区域 6 对应。

图标或控件视图工具说明
视图居中图标视图居中将结构模型居中,恢复便于查看整体的显示范围
等轴视图图标等轴视图回到等轴视角,查看板层的整体空间关系
缩放图标 缩放图标视图放大、视图缩小调整模型显示范围;按钮名称可通过鼠标停留查看
四个方向箭头左移、右移、上移、下移平移当前视图
操控参数下拉框操控参数设置按钮平移、缩放等操作的幅度
原点显示开关原点显示显示或隐藏工作窗口中的坐标轴
视图移动开关视图移动切换鼠标拖动时的视角操作方式
几何模型、荷载指示开关对象显示显示或隐藏相应对象;未建立对象时开关不可用

在工作窗口中拖动鼠标可调整视角,滚轮可缩放。视角变化只影响显示,不会修改结构厚度、板尺寸或计算结果。
