荷位设置

“荷位设置”用于查看规范设计轴载一侧双轮组的当量荷载圆及三个临界荷位在路面板上的布置。

三个临界荷位

荷位	说明
板中	双轮组作用于板中区域
横缝中部	双轮组作用于横向接缝中部
纵缝中部	双轮组作用于纵向接缝中部

这些位置由规范附录 B.1.3 确定。窗口还会显示按式(B.2.3-2)计算的当量荷载半径 $a$。

窗口内容与按钮

界面内容	操作或检查
荷位设置下拉框	选择要预览的三个临界位置之一
当量荷载半径 $a$	由设计轴载及当前模型计算得到，按显示单位读取；不是可编辑轮印尺寸
查看	将所选荷位的荷载圆显示在主工作窗口
主场景中的荷载圆	对照板边及接缝查看位置，可通过视图工具旋转、平移或居中
关闭	结束预览并返回主界面

如果荷载圆没有显示，先确认结构已保存并绘制模型，再点击“查看”；必要时居中模型并检查荷载显示开关。

操作方法

1. 完成路面结构设置并绘制模型；
2. 点击流程菜单中的“荷位设置”；
3. 从下拉框选择板中、横缝中部或纵缝中部；
4. 点击“查看”，在主三维场景中检查荷载圆位置；
5. 切换荷位重复查看，完成后关闭窗口。

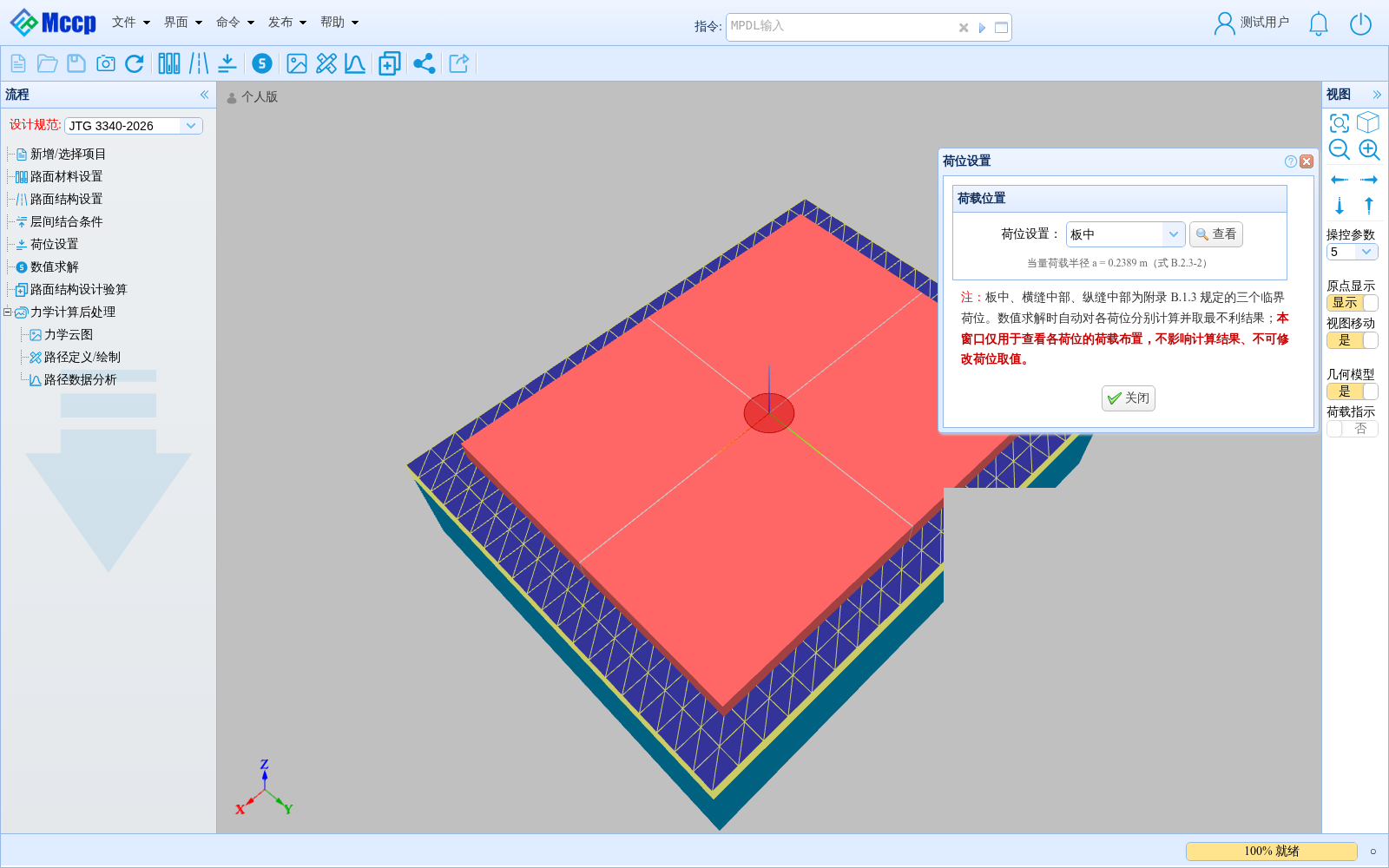

在三维路面板上查看板中荷位的当量荷载圆

只读查看

本窗口不能修改荷位，也不会改变设计验算或有限元求解结果。执行数值求解时，Mccp 会自动计算三个临界荷位，不需要用户逐个提交。

荷载布置确认后，继续进入数值求解。
